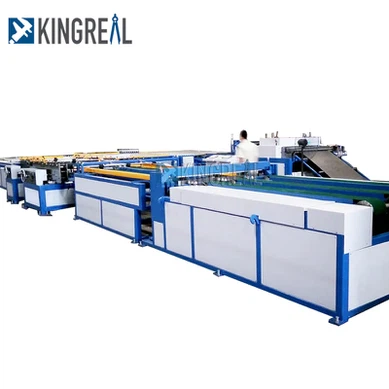

Máquina de formação de rolagem do duto CA

Vídeo sobre a máquina de fabricação de ductos CA →

Uma máquina para diferentes tamanhos de duto CA   A máquina de formação de rolagem do duto AC são principalmente o flange de flange/ângulo TDF ou o flange de aço ou F Flange do tipo. A capacidade diária de processamento é 1000-2500 metros quadrados.   Enquanto o tamanho do duto for inserido, a linha de produção completa automaticamente o desenrolar, nivelamento, miçangas, ângulo de ataque e corte, mordida da articulação, flange de placa comum/flange de aço ângulo formação ou flange "c" formando, dobrando formação.

Linha de produção de ducto de ar Kingreal, um conjunto com todas as funções necessárias para a produção de dutos de ar quadrado, consiste em uma estrutura de alimentação elétrica, nivelamento e miçangas, perfurando orifícios de fortalecimento do meio (opcional), Punhando bocas quadradas, perfurando cantos nítidos, perfurando orifícios do flange (opcional) equipados), cisalhamento, Máquina de enrolamento de tipo de elevação (corte simultaneamente, formação de picada de ângulo da articulação, formação de picada de osso do ângulo reto), Flange de placa comum de ligação de duas máquinas, formação de placa comum, flange de aço ângulo formação lateral pequena, osso C completo Método Formação azul ou flange óssea C/S máquina dobrável hidráulica.

Adota o controle do PLC e a operação da tela de toque.Ele pode ser definido como qualquer tamanho de acordo com os requisitos operacionais para corte. Está equipado com um rack de alimentação elétrica padrão com uma carga de 7 toneladas. Pode ser equipado com 4 toneladas (para canteiros de obras), 8 toneladas ou 10 toneladas de acordo com os requisitos do cliente.

Esta linha de produção de ductos de ar é uma das maiores vendas de equipamentos, processamento linear, pegada pequena, alta eficiência de produção, apenas um operador, tamanho direto de entrada, a linha de produção é concluída automaticamente, a capacidade diária de processamento pode atingir 2000 metros quadrados, Adequado para o processamento em larga escala de dutos de ar.

Recursos da máquina



1. Estrutura em forma de U, pegada pequena, montagem simples, adequada para fábricas pequenas e médias;

2. O manipulador servo-pneumático aciona a alimentação para garantir posicionamento estável e preciso e velocidade rápida;

3. Alta eficiência e economia de trabalho. Somente leva apenas 20-25 segundos para cada peça L, que é duas vezes mais eficiente do que o tipo linear;

4. Máquina de mordida fixada, economizando tempo para se mover e melhorar a eficiência do trabalho;

5. Todos os rolos de rolagem são feitos de aço rolante e a vida útil é aumentada em mais de 5 vezes;

6. O sistema CNC adiciona um modo de economia de material e cada rolo de material tem apenas um pedaço de resíduos menos de 20 mm;

7, com função de memória de produção, com função de consulta de ordem de produção.

•







•
•

Especificação técnica





Matérias-primas	0. 5-1. Aço galvanizado de 2 mm
Máx. largura	1250mm / 1500mm
Velocidade máxima de trabalho	15m/min
Peso máximo da bobina	7 toneladas
Dimensões	14000*5000*1500mm

(Exibição final do produto do duto de ar)

Vantagem desta máquina





1. Um rack de bobina elétrica, 4 bandejas (5-7 toneladas por bobina);

2. Um rack de apoio;

3. Um host (host de segunda linha);

4. Duas plataformas de transportador de rolos de aço inoxidável;

5. Uma máquina de mordida de articulação fixa;

6. Um conjunto de máquina de flange de placas comuns de ligação de máquina dupla;

7. Uma máquina de flange de aço ângulo de ligação de ligação dupla;

8. Uma plataforma de alimentação de servo;

9. Uma máquina dobrável hidráulica;

10. Um sistema de controle de computador.

A Guangzhou Kingreal Machinery Co., Ltd é estabelecida em 1995 e é dedicada a pesquisar, projetar, desenvolver e fabricar todos os tipos de máquinas de formação de rolos de alta qualidade. Combine a tecnologia de punção, flexão, soldagem e outras tecnologias de automação, desenvolvemos muitas linhas avançadas de produção automáticas.

Nossos produtos mais apresentados, incluindo o rolo de teto de vários tamanhos múltiplos, rolando de teto antigo, pregos de drywall e roll line roll formation, máquina de fabricação de painel de prateleira com várias larguras, máquina de formação de rolagem pós, alta velocidade C ／ Z ／ U ／ Angular Roll Máquinas de formação Máquina de formação de rolagem de enquadramento, máquina de formação de rolagem de telhas, formação de molduras e máquina de soldagem e outros perfis de clientes rolam máquinas de formação, etc.

Nossa linha de máquinas e produção havia sido exportada para a Europa, Oriente Médio, África, Ásia do Sul, América do Norte, América do Sul, etc. e conquistou boa reputação em todo o mundo. O Kingreal recebe calorosamente clientes antigos e novos de todo o mundo para visitar nossa empresa e estabelecer relações comerciais conosco. Acreditamos que nossa cooperação mútua criará um futuro brilhante.

Tag: Máquina de formação de rolos de duto AC, China, fornecedores, fabricantes, fábrica, personalizado, cotação
